低代码API开发工具

工作流

通用组件

工作流运转的基础组件。

数据组件

业务数据交互所需组件，在数据组件功能发布为API后，即可用。

流程基础

Section titled “流程基础”

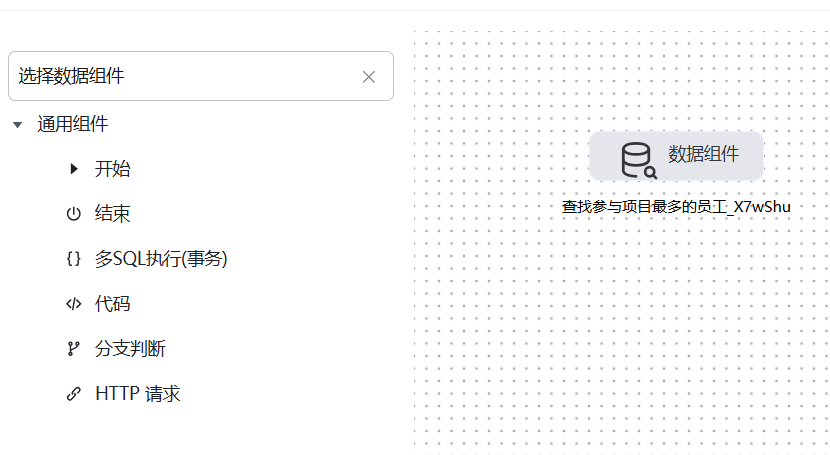

  1. 选择组件

    点击左侧的工作流组件，组件会出现在画布中。

    #_

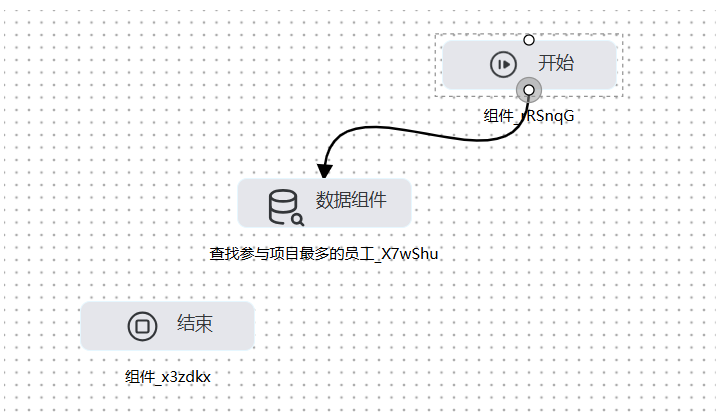

  2. 设置连线

    鼠标悬停组件中下方位置，会出现端口，拖放即可完成连线。

    #_

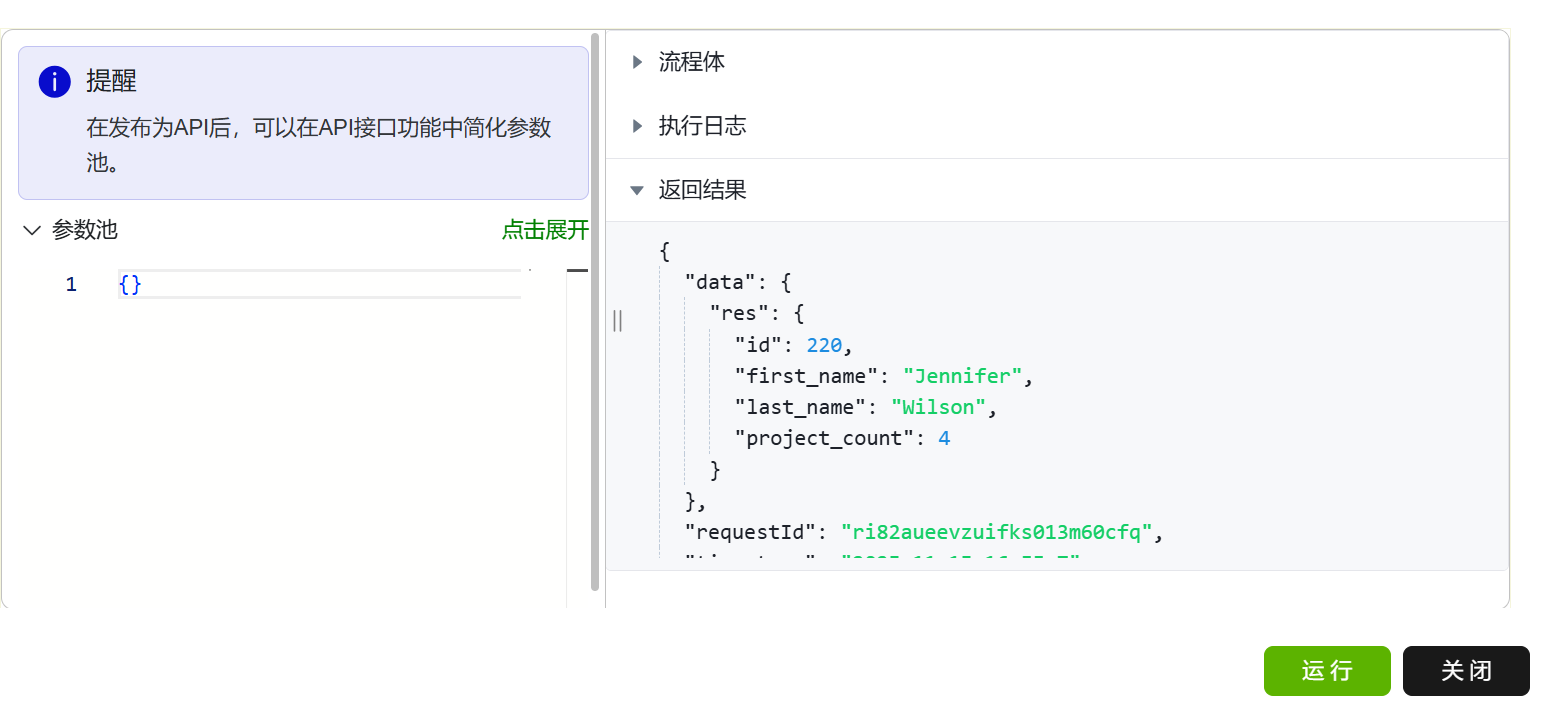

  3. 运行

    完成连线后，点击运行按钮，即可打开调试框。

    #_

工作流的核心概念

Section titled “工作流的核心概念”

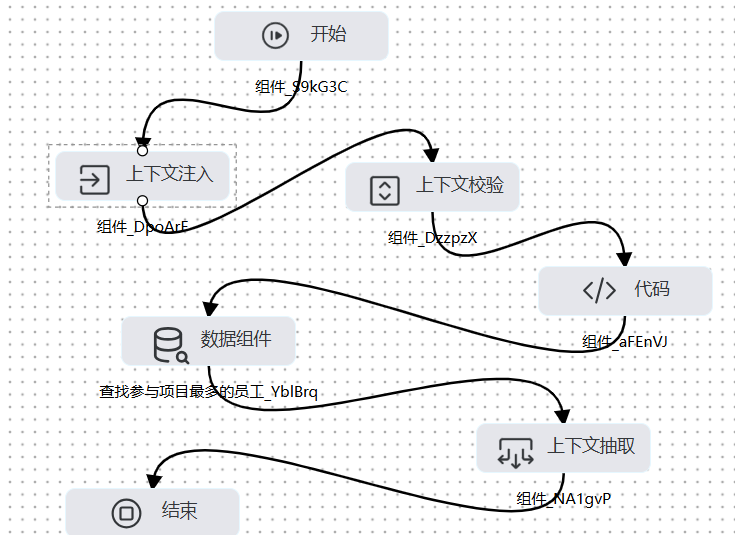

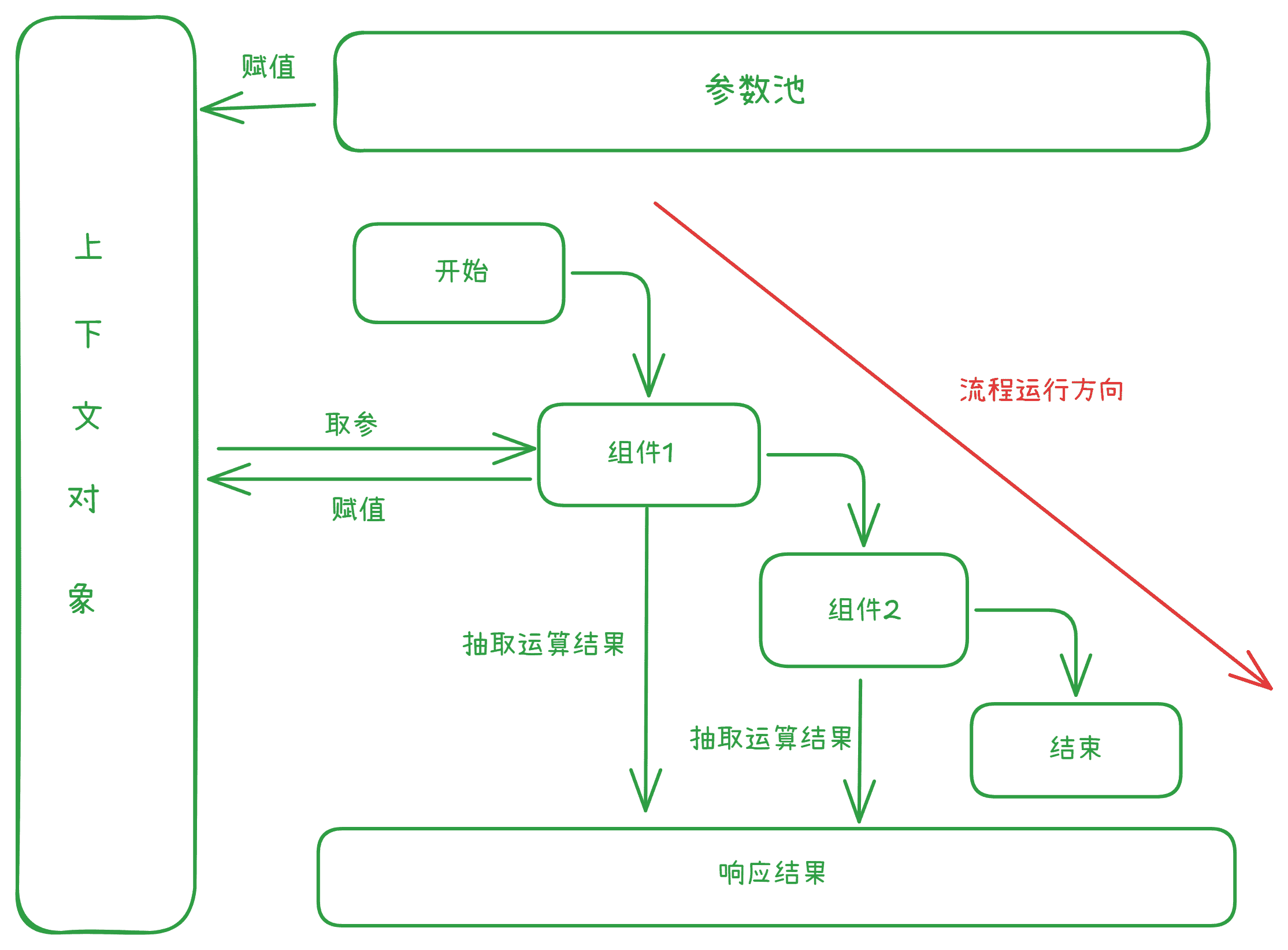

核心架构如下图：

#_

  1. 参数池

    如上图，参数池是调用方的入参，将会赋值到上下文对象，服务各个组件的参数赋值。

  2. 上下文

    每一个流程只有一个上下文对象，相当于是一个流程的全局域对象。

  3. 数据赋值/抽取

    组件与组件间的数据传递，核心操作就是对上下文对象的赋值或抽取。

深入了解组件

Section titled “深入了解组件”

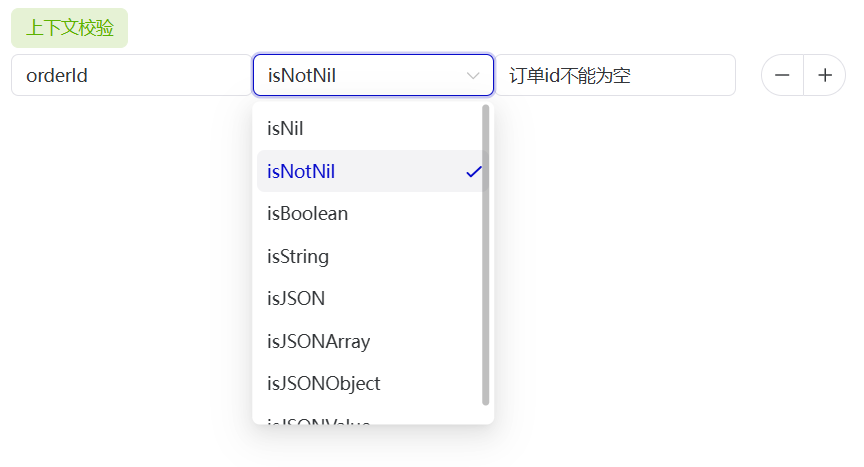

  1. 上下文校验

    上下文校验不但可以用于入参校验，也可以用于业务逻辑中的字段校验，校验不通过，流程即结束。

    #_
  2. 上下文注入

    上下文注入，可以理解为在函数或方法中定义变量，结合代码组件，能实现灵活的业务逻辑。

  3. 上下文抽取

    上下文抽取可以将上下文对象中的数据抽取到响应输出，使得接口输出灵活可控。

    #_
  4. 数据组件

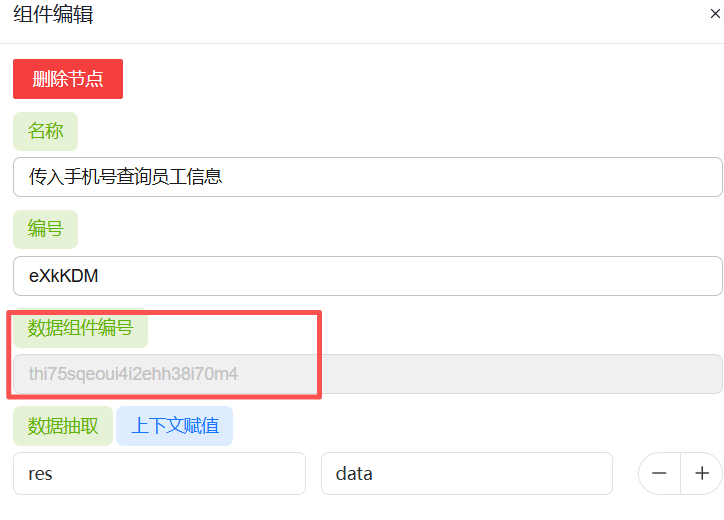

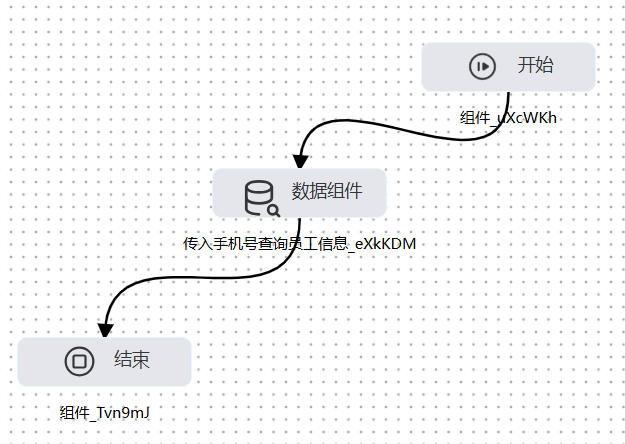

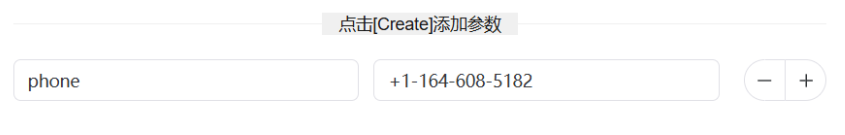

    我们将与数据库的交互封装为组件，可以达到灵活复用的目的，下我们看看数据组件如何使用。 例如这里有一个传入手机号查询员工信息的组件，传入参数是phone：

    #_
    #_

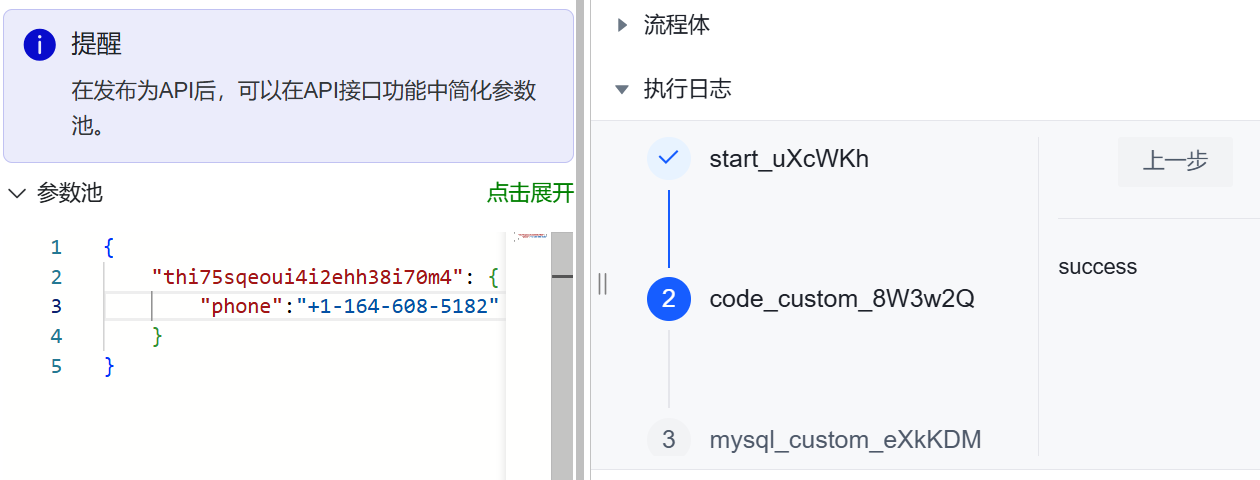

    数据组件在参数池中以自身编码为对象传入。

    这时候上下文对象还没有数据，这是因为数据组件还没有配置 数据抽取。

    #_
    #_

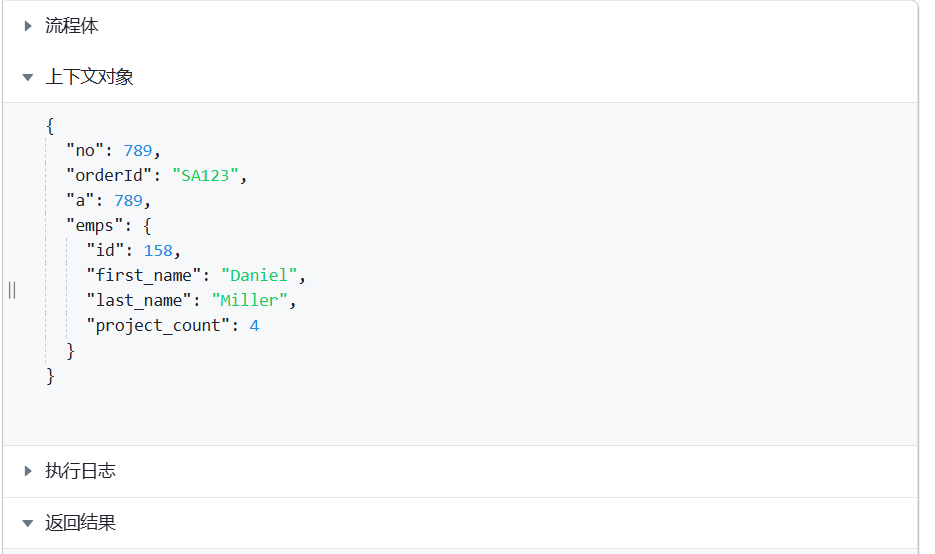

    现在我们配置组件中的数据抽取，即可看到上下文对象中的数据。

    #_
  5. 多SQL执行

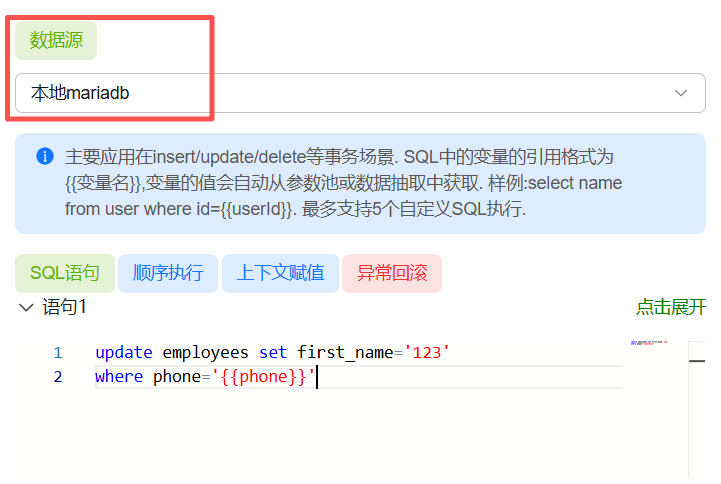

    主要应用在insert/update/delete等数据库事务场景。 SQL中的变量的引用格式为 {{变量名}}，变量的值会自动从参数池或数据抽取中获取。 如下图，在参数池配置phone入参注入到上下文对象，在组件中应用变量：

    #_
    #_
  6. 代码

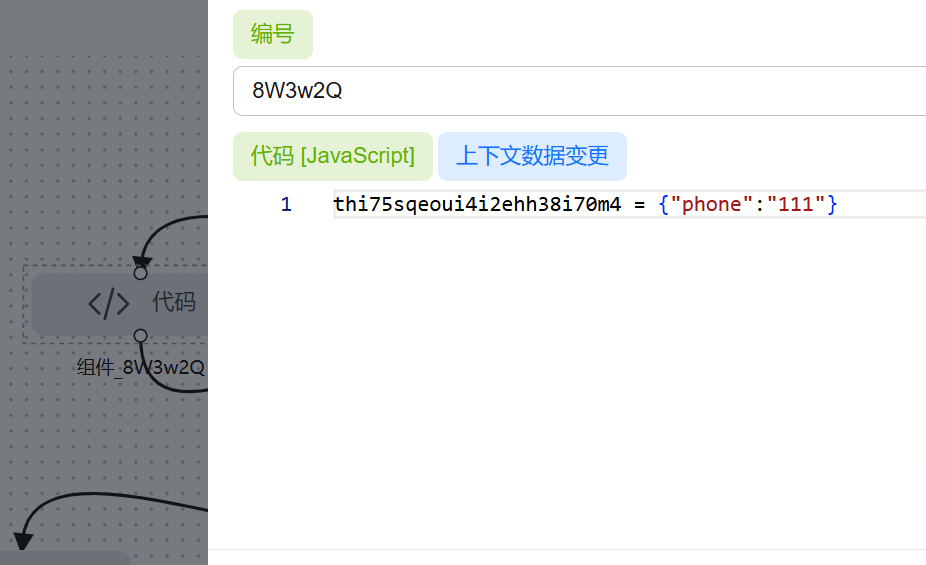

    代码组件为上下文对象提供了可编程的操作方式。下面，我们写一行代码变更上下文对象中数据：

    #_
    #_
  7. 分支判断

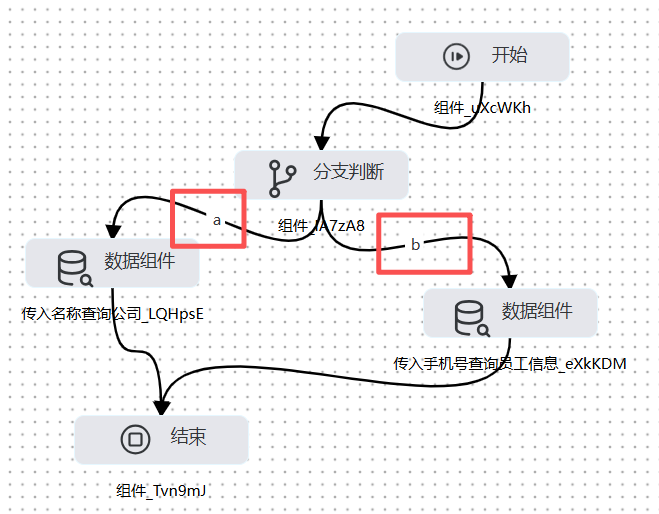

    分支判断是编程中的常用逻辑，相当于if/else if/else语法。 第一步：点击分支连，线进行编号：

    #_

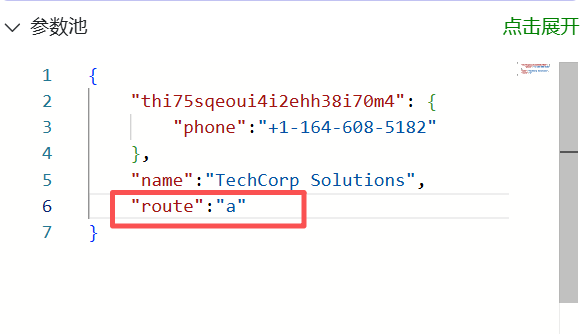

    第二步：我们在参数池中注入一个名字是route的变量：

    #_

    第三步：编辑分支组件，根据上下文中的变量判断分支选择：

    #_

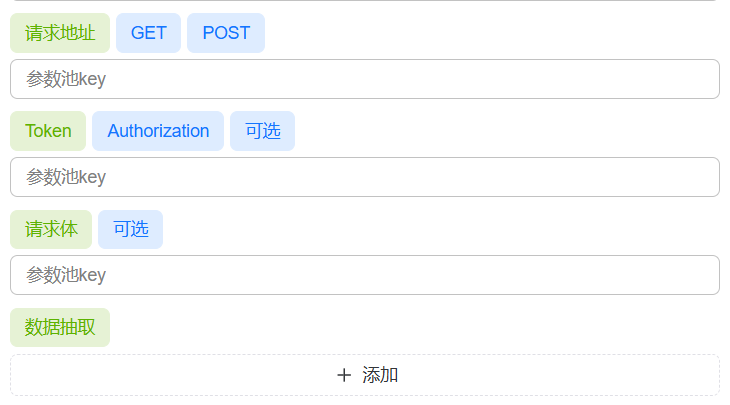

  8. HTTP请求

    HTTP组件提供了访问外部系统的能力，主要参数为地址、token、请求体。

    #_
